Никелевые сплавы для аэрокосмической отрасли и энергетики

Почему никелевые сплавы остаются ключевыми для оборудования с высокими последствиями отказа

Покупатели в аэрокосмической отрасли и энергетике редко начинают с простого вопроса: «Какой никелевый сплав самый прочный?» Более полезный вопрос: какой материал способен сохранять требуемые свойства после многих лет воздействия тепла, давления, окисления, вибрации, контакта с жидкостями и повторяющихся термических циклов?

Это различие важно, поскольку сплав может хорошо показать себя в лабораторном испытании на растяжение, но преждевременно выйти из строя в эксплуатации. Компонент турбины может подвергаться высоким температурам металла, локальным концентрациям напряжений, повреждению покрытия и тысячам циклов пуска и остановки. Труба теплообменника электростанции может контактировать с водой, содержащей хлориды, отложениями, изменяющимся химическим составом среды и длительными периодами, в течение которых небольшой коррозионный механизм способен привести к утечке или вынужденному останову. В обеих отраслях выбор материала является решением о надежности еще до того, как становится решением о закупке.

Сплавы на основе никеля остаются важными, поскольку обеспечивают сочетание свойств, которое обычные стали и многие марки нержавеющей стали не могут стабильно предоставить: стойкость к потере прочности при повышенных температурах, окислению, ползучести, высокотемпературной коррозии и агрессивным водным или технологическим средам. Однако «никелевый сплав» — это широкая категория. Выбор сплава только по названию его семейства или по одному значению температуры является одним из наиболее распространенных способов создания предотвратимого риска.

Две отрасли, разные приоритеты отказов

Авиационные двигатели и стационарные газовые турбины основываются во многом на одной и той же логике выбора материалов, однако их эксплуатационные приоритеты не идентичны. Авиационные двигатели предъявляют строгие требования к массе, усталостной прочности, изготовлению и прослеживаемости каждой вращающейся и неподвижной детали. Промышленные газовые турбины могут работать длительными интервалами при относительно стабильной нагрузке, однако они часто сталкиваются с иным качеством топлива, загрязнением входящего воздуха, практикой технического обслуживания и рабочими циклами. Паровые электростанции, ядерные системы и инфраструктура возобновляемой энергетики вносят еще один набор факторов, связанных с коррозией и границами давления.

Для компонентов вблизи камеры сгорания или горячей части турбины ключевой проблемой часто является баланс между сопротивлением ползучести и стойкостью к воздействию окружающей среды. При повышенных температурах обычных данных о прочности недостаточно. Конструкторам необходимо знать, будет ли сплав медленно деформироваться под длительным напряжением, сохранят ли границы зерен стабильность, как изменится его микроструктура после воздействия и приведет ли окисление или высокотемпературная коррозия к уменьшению полезного сечения.

Для воздуховодов, корпусов, крепежных изделий, уплотнений, коллекторов, оборудования теплообменников и вспомогательных систем преобладающая угроза может быть иной: хлоридная коррозия, гальваническое взаимодействие, несоответствие коэффициентов теплового расширения, усталость от вибрации или сенсибилизация, вызванная изготовлением. Поэтому правильный ответ определяется фактическим механизмом повреждения компонента, а не престижностью конкретного обозначения сплава.

В каких случаях материалы на основе никеля создают ценность

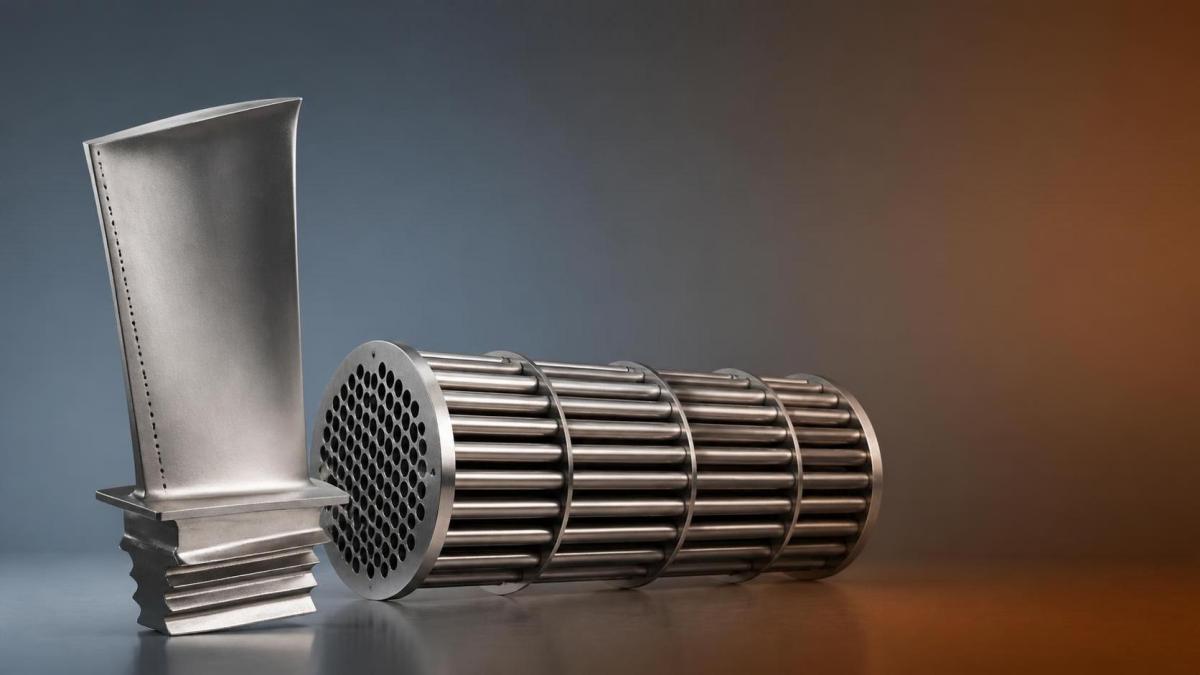

В авиационных двигателях и газовых турбинах никелевые суперсплавы широко применяются для лопаток, направляющих лопаток, оборудования камеры сгорания, дисков и других высокотемпературных деталей. Их ценность обусловлена системами легирования, разработанными для сохранения прочности и структурной стабильности при температурах, при которых многие материалы быстро размягчаются. В зависимости от марки и формы продукции хром, кобальт, молибден, алюминий, титан, ниобий, вольфрам и другие элементы могут вносить вклад в стойкость к окислению, твердорастворное упрочнение, дисперсионное упрочнение или фазовую стабильность.

В энергетике никелевые сплавы также используются в менее заметных, но не менее требовательных условиях. Примеры включают оборудование для очистки дымовых газов, высоколегированные трубопроводы, системы рекуперации тепла, геотермальное оборудование, линии химической обработки, вспомогательное оборудование ядерных установок и системы охлаждения морской водой. Здесь процесс выбора может быть в большей степени сосредоточен на локальной коррозии, щелевой коррозии, коррозионном растрескивании под напряжением или стойкости к восстановительным и окислительным кислотам, чем на высокотемпературной ползучести.

Это различие важно с коммерческой точки зрения. Производитель турбин, поставщик услуг по техническому обслуживанию и оператор электростанции могут использовать выражение «высокотемпературный никелевый сплав», при этом нуждаясь в совершенно разных формах продукции, сертификации, условиях механической обработки и маршрутах контроля. Лист, пруток, стержень, труба, проволока, заготовка для ковки, порошок и литой материал не следует считать взаимозаменяемыми только потому, что они имеют номинально одинаковый химический состав сплава.

Температурные пределы требуют контекста, а не маркетинговых формулировок

В паспортах материалов часто указывается максимальная рабочая температура, однако это значение следует рассматривать как отправную точку, а не как разрешение на проектирование. Допустимая температура зависит от уровня напряжений, требуемого срока эксплуатации, атмосферы, тепловых градиентов, геометрии, состояния поверхности, а также от того, является ли нагрузка непрерывной или циклической. Компонент, кратковременно работающий при высокой температуре, может быть приемлемым, тогда как тот же сплав при длительной нагрузке в течение десятков тысяч часов может оказаться непригодным.

Для турбинных применений инженерам следует отделять температуру газового тракта от температуры металла. Конструкция охлаждения, теплозащитные покрытия, толщина стенки и локальный теплообмен могут сделать фактическое состояние сплава весьма отличным от заявленной температуры на входе в турбину. Аналогично, покрытие не устраняет необходимость в совместимой подложке; дефекты покрытия, диффузионные эффекты и различия в тепловом расширении должны рассматриваться как часть всей системы.

Для оборудования, работающего в коррозионной среде, заявленный температурный предел может мало говорить о концентрации хлоридов, содержании кислорода, pH, образовании отложений, скорости потока или застойных зонах. Эти переменные способны полностью изменить механизм коррозии. Поэтому грамотное решение по выбору сплава начинается с химического состава рабочей среды и эксплуатационных условий, включая аварийные режимы, циклы очистки, периоды останова и возможные случаи загрязнения.

Monel имеет свое применение, но не является универсальным турбинным сплавом

Сплавы Monel часто ценны там, где никель-медная химическая система обеспечивает высокую стойкость к морской воде и определенным коррозионным средам. Они актуальны для цепочек поставок в аэрокосмической отрасли и энергетике, когда компонент подвергается воздействию морской атмосферы, морской воды, жидкостей химических процессов или определенных условий вспомогательных систем. Однако их не следует бездумно указывать в качестве замены никелевому суперсплаву в самых горячих секциях газовой турбины или реактивного двигателя.

Например, Пруток из сплава Monel марок Monel 400 или K-500 может рассматриваться для коррозионностойких валов, крепежных изделий, фитингов, деталей насосов или оборудования, связанного с морской средой, где определяющим требованием является стойкость к водной коррозии в сочетании с механической прочностью. Его номинальное содержание никеля обычно находится в диапазоне 65–70%, а меди — 29–33%, однако окончательная пригодность по-прежнему зависит от марки, термообработки, состояния продукции и условий эксплуатации.

Monel K-500 может приобретать прочность благодаря старению, тогда как холодная деформация и обработка на твердый раствор также могут влиять на характеристики применимых марок и форм. Отделам закупок следует явно запрашивать состояние поставки, а не предполагать, что материал, обозначенный только как «Monel», будет соответствовать требуемому пределу текучести, твердости или усталостным характеристикам. Указанные значения прочности при растяжении могут значительно различаться в зависимости от типа сплава и термообработки, поэтому широкий диапазон в каталоге не заменяет требования, установленные для конкретного компонента.

Что должна охватывать серьезная спецификация на закупку

Когда материал сплава будет использоваться в критически важных для полета, турбинных, работающих под давлением или иных ответственных условиях, заказ на закупку должен включать больше, чем просто марку и размер сплава. Коммерческая спецификация должна преобразовать инженерные требования в подлежащие контролю условия поставки.

• Идентификация материала: Укажите признанную марку, применимый стандарт на продукцию, пределы химического состава и допустимые правила замены. Одних торговых наименований недостаточно.
• Форма продукции и состояние: Укажите, требуется ли пруток, стержень, заготовка для ковки, лист, плита, труба, проволока или сырье для литья, а также необходимое состояние: отожженное, обработанное на твердый раствор, состаренное, холоднодеформированное или иное.
• Механические и эксплуатационные свойства: Определите соответствующие требования к прочности при растяжении, пределу текучести, твердости, ударной вязкости, усталости, ползучести, коррозии или растрескиванию для фактических условий эксплуатации.
• Прослеживаемость: Требуйте идентификацию на уровне плавки и документацию по испытаниям материала. Для критически важных применений уточните, необходимы ли контроль третьей стороной, сохраненные образцы или дополнительные испытания.
• Объем контроля: Согласуйте допуски размеров, чистоту поверхности, ультразвуковой контроль, капиллярный контроль, вихретоковый контроль, требования к направлению волокон или другие применимые требования неразрушающего контроля.
• Контроль производства: Уточните способ выплавки, требования к переплаву, степень уковки, контроль термообработки и ограничения на ремонтную сварку, когда это оправдано применением.

Требования должны быть соразмерны риску. Применение документации аэрокосмического уровня к химическому кронштейну с низким риском может увеличить стоимость и срок поставки без значимой выгоды. И наоборот, принятие типовой заводской документации для вращающегося или удерживающего давление компонента может оставить серьезный пробел в верификации.

Риски цепочки поставок часто проявляются после выбора марки

Проекты с никелевыми сплавами обычно сталкиваются с трудностями не потому, что марка неизвестна, а потому, что сложно одновременно получить требуемую форму, размер, термообработку и комплект квалификационной документации. Пруток большого диаметра, тонкостенная труба, сложные поковки и строго контролируемый химический состав могут требовать более длительных производственных циклов, чем стандартная продукция из нержавеющей стали. На сроки поставки также могут влиять доступность никеля и легирующих элементов, мощности по выплавке, графики термообработки и необходимость дополнительных испытаний.

Покупателям следует различать наличие на складе и квалифицированную доступность. У поставщика может быть на складе материал правильной номинальной марки, однако продукция может не иметь требуемого допуска по размеру, состояния, прослеживаемости, результатов испытаний или утвержденного маршрута производства. Та же проблема возникает, когда материал отрезается от складского запаса: связь между поставляемым отрезком и исходной документацией по плавке должна оставаться четкой.

Раннее техническое согласование особенно ценно, когда механическая обработка затруднена. Многие высокоэффективные никелевые сплавы быстро наклепываются и могут выделять значительное количество тепла при резании. Выбор материала, который выглядит экономичным по стоимости за килограмм, может стать дорогостоящим, если не учтены припуски на обработку, стратегия применения инструмента, свариваемость, контроль деформаций или окончательный контроль. Группам проектирования и снабжения следует оценивать общую стоимость изготовления и ожидаемый срок службы, а не только цену материала.

Решение все больше основывается на доказательствах жизненного цикла

Аэрокосмическая отрасль и энергетика переходят к более широкому применению технического обслуживания по фактическому состоянию, цифровой прослеживаемости и оценке жизненного цикла. Это направление повышает ценность материалов с хорошо контролируемой историей производства и предсказуемым долгосрочным поведением. Оно также усиливает контроль ремонтопригодности, заявлений о содержании вторичного сырья, непрерывности поставок и способности воспроизводить свойства между партиями.

Для покупателей практическим следующим шагом является сопоставление каждого компонента с его преобладающим механизмом отказа, рабочей температурой, химическим составом среды воздействия, напряженным состоянием, ожидаемым сроком службы и последствиями контроля. Только после этого имеет смысл сравнивать никелевые суперсплавы, железоникелевые сплавы, никель-медные материалы, коррозионностойкие марки или более экономичные альтернативы. Лучший сплав — не тот, который имеет наиболее впечатляющую заявленную спецификацию; это сплав, чье документированное состояние, маршрут обработки и поведение в эксплуатации соответствуют реальному эксплуатационному риску компонента.
