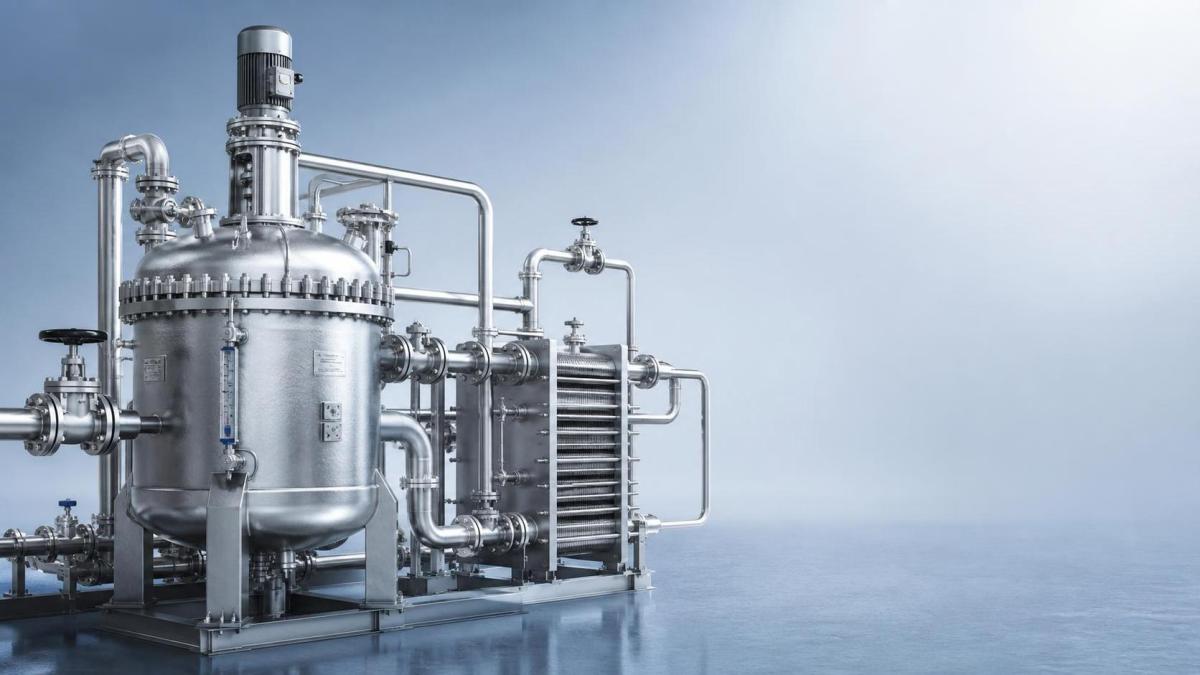

Никелевые сплавы для оборудования химической промышленности

Никелевые сплавы для химического технологического оборудования выбирают в тех случаях, когда обычные нержавеющие стали не могут сохранять целостность в коррозионных, высокотемпературных или химически нестабильных условиях эксплуатации. Их характеристики обеспечиваются тщательно сбалансированным содержанием никеля, хрома, молибдена, меди, железа и других легирующих элементов, образующих защитные поверхностные пленки и сохраняющих полезную прочность при нагреве. Правильная марка определяется фактическим химическим составом среды, концентрацией, температурой, давлением, характером потока, риском загрязнения и рабочим циклом, а не только названием химического вещества.

Реакторы, испарители, скрубберы, конденсаторы, трубопроводы, клапаны, компоненты насосов и сосуды под давлением могут подвергаться различным механизмам коррозии в рамках одного процесса. Сплав, хорошо работающий в объеме кислотного раствора, все же может разрушаться вблизи щели, под отложениями, на границе пар-жидкость или в застойном ответвлении трубопровода. Поэтому выбор материала начинается с определения полного диапазона рабочих условий, включая пуск, очистку, нештатные режимы, воздействие при остановке и любые изменения концентрации, вызванные испарением.

Коррозионные условия, определяющие выбор сплава

Материалы на основе никеля широко применяются там, где восстановительные кислоты, потоки, содержащие хлориды, каустические растворы, влажные галогениды или смешанные химические среды создают риски, которые традиционные материалы могут не выдержать. Хром, как правило, повышает стойкость к окислительным условиям, тогда как молибден часто важен при риске питтинговой и щелевой коррозии. Более высокое содержание никеля во многих областях применения может повысить стойкость к восстановительным средам и снизить склонность к коррозионному растрескиванию под напряжением в хлоридных средах.

Однако ни один сплав не следует выбирать по общей таблице коррозионной стойкости без рассмотрения конкретного процесса. Поведение серной кислоты может существенно меняться в зависимости от концентрации и температуры. Эксплуатация в соляной кислоте может требовать совершенно разных материалов в зависимости от растворенных окислителей, загрязнения соединениями железа, аэрации и скорости потока. Щелочные среды также могут стать агрессивными при повышении температуры или концентрации среды. Одной концентрации хлоридов недостаточно для прогнозирования характеристик, поскольку содержание кислорода, отложения, локальный нагрев и остаточные напряжения могут существенно изменить условия воздействия.

Щелевой коррозии следует уделять особое внимание в соединениях с прокладками, нахлесточных соединениях, зонах соединения труб с трубными решетками, резьбовых фитингах, опорных хомутах и изолированных трубопроводах. В узком зазоре химический состав может отличаться от окружающей технологической жидкости вследствие истощения кислорода и концентрирования коррозионно-активных веществ. Плавная геометрия, подходящая конструкция прокладок, дренаж и устранение застойных участков часто столь же важны, как и номинальная марка сплава.

Соответствие материалов функциям оборудования

Форма оборудования влияет на выбор материала. Для тонкой трубы теплообменника определяющими могут быть стойкость к локальной коррозии и тепловые характеристики, тогда как обечайка сосуда под давлением также должна соответствовать требованиям по прочности, свариваемости, ограничениям формовки и доступной толщине. В трубопроводных системах возникают такие проблемы, как эрозионно-коррозионный износ на отводах, щелевая коррозия под опорами, гальваническое взаимодействие с соседними металлами и напряжения от расширения в жестких соединениях.

Никель-хром-молибденовые сплавы часто рассматриваются для тяжелых условий эксплуатации в кислотных или хлоридсодержащих средах, поскольку они могут обеспечивать широкую стойкость при смешанных технологических условиях. Никель-медные сплавы пригодны для отдельных сред с фторидами, морской водой, рассолами и некоторых кислотных сред при условии подтверждения совместимости с фактической средой. Никель-железо-хромовые материалы могут подходить для высокотемпературного окисления или умеренно коррозионных сред, где существенны термическая стабильность и характеристики изготовления. Окончательный выбор должен подтверждаться актуальными техническими данными, а при необычном химическом составе — испытаниями на коррозию или экспертной оценкой.

Для компонентов из листового проката, контактирующих с водными потоками, содержащими хлориды, или кислотными конденсатами, листовая сталь из сплава Monel может рассматриваться, если никель-медный сплав совместим с химией процесса. Monel 400 известен хорошей пластичностью, коррозионной стойкостью во многих морских и химических средах, а также практичными характеристиками сварки. Monel K-500 обладает более высокой прочностью благодаря дисперсионному твердению, однако при его использовании в нагруженных компонентах следует учитывать отличающиеся требования к изготовлению и термической обработке.

Механическое и тепловое проектирование необходимо рассматривать совместно

Одна лишь коррозионная стойкость не определяет пригодность материала. Расчетная температура влияет на допускаемое напряжение, ползучесть, тепловое расширение, усталостную реакцию и стабильность защитных поверхностных пленок. Материал, удовлетворительный при температуре окружающей среды, при повышенной температуре может потребовать пересмотра расчета толщины или применения другой марки. Температурные градиенты в трубных решетках, днищах сосудов и сварных переходах могут создавать высокие локальные напряжения, даже если общее рабочее давление является умеренным.

Никелевые сплавы обычно имеют характеристики теплового расширения, отличающиеся от углеродистой стали, нержавеющей стали, титана или конструкций с футеровкой. Поэтому сборки из разнородных материалов следует проверять на дифференциальные перемещения при нагреве и охлаждении. Может потребоваться корректировка компенсационных петель, гибких соединителей, скользящих опор и конструкции соединений. Жесткое крепление технологической линии из высоколегированного материала к конструкции из углеродистой стали без учета перемещений может нагружать сварные швы, фланцы и патрубки сверх предусмотренных условий эксплуатации.

Скорость потока также имеет значение. Низкая скорость может способствовать образованию отложений и концентрационных ячеек, тогда как чрезмерная скорость способна разрушать защитные пленки или ускорять эрозию в сужениях. Суспензии, увлекаемые твердые частицы, вскипающая жидкость и двухфазный поток следует отдельно идентифицировать от условий чистой жидкой среды. Прямой трубопровод может казаться удовлетворительным, в то время как отводы, входы насосов, регулирующие клапаны и зоны ударного воздействия разрушаются первыми.

Контроль изготовления для сохранения коррозионных характеристик

Никелевые сплавы требуют строгого соблюдения правил при резке, формовке, сварке и финишной обработке. Загрязнение углеродистой сталью от совместно используемых шлифовальных кругов, проволочных щеток, рабочих столов или дробеструйных материалов может вызвать ржавые пятна и инициировать локальное разрушение. Использование выделенного инструмента или подтвержденно чистых рабочих зон снижает этот риск. Если состояние поверхности влияет на эксплуатационные характеристики, его следует указывать; травленые и очищенные поверхности обычно предпочтительны для коррозионного технологического оборудования, поскольку внедренная окалина и цвета побежалости могут ухудшать коррозионную стойкость.

Холодная формовка может повысить прочность, но способна оставить остаточные напряжения. Если существует риск коррозионного растрескивания под напряжением в хлоридных средах, щелочного растрескивания или усталости, историю формовки и необходимость обработки для снятия напряжений следует рассматривать как часть процедуры изготовления. Радиусы гибки должны соответствовать выбранной толщине листа и состоянию сплава, чтобы избежать чрезмерного наклепа или растрескивания кромок.

Аттестация технологии сварки должна учитывать основной сплав, присадочный металл, конфигурацию соединения, тепловложение, контроль межслойной температуры, защитный газ и очистку между проходами. Присадочный металл в целом следует выбирать для сохранения коррозионной стойкости по зоне сварного шва, а не только для соответствия прочности при комнатной температуре. Чрезмерное тепловложение может увеличить деформацию и изменить локальную микроструктуру, тогда как недостаточная защита может оставить окисленные поверхности, требующие надлежащей очистки. Защита обратной стороны корня шва особенно важна для трубопроводов и тонкостенного оборудования, транспортирующих коррозионные жидкости.

• До начала изготовления указывайте форму материала, состояние, диапазон толщин и требуемую прослеживаемость.
• Не допускайте контакта серосодержащих маркировочных материалов, хлорированных очистителей и непроверенных смазочно-охлаждающих жидкостей со смачиваемыми поверхностями сплава.
• Проверяйте профили сварных швов и переходы в местах, где в процессе эксплуатации могут образовываться застой жидкости, отложения или щели.
• Фиксируйте ремонтную сварку и обработку поверхности после сварки, поскольку эти детали могут повлиять на результаты последующих инспекций.

Детали приемки, хранения и монтажа

Поступающие листы, лента, трубы, фитинги и прутки следует проверять на соответствие предусмотренному обозначению материала, документации по плавке, размерам и состоянию поверхности. Положительная идентификация материала может быть целесообразна для компонентов, которые после сборки станут недоступными, или для систем, использующих несколько визуально схожих сплавов. Ошибки в выборе материала являются постоянным риском, когда никелевые сплавы, нержавеющие и углеродистые стали хранятся вместе.

При транспортировке и хранении разумными мерами предосторожности являются сухое отделение от углеродистой стали и защита от соли, влаги и химических остатков. Прямой контакт со стеллажами из углеродистой стали не всегда сразу вреден, но задержанная влага и загрязнение железом могут осложнить последующую очистку и контроль. Защитные пленки следует удалять только тогда, когда они больше не выполняют функцию при транспортировке, а остатки клея не должны оставаться на горячих технологических поверхностях.

Качество монтажа часто определяет, сможет ли выбранный сплав обеспечить ожидаемый срок службы. Фланцевые поверхности должны быть правильно выровнены, чтобы затяжка болтов не деформировала соединение. Прокладки должны быть химически совместимы и пригодны для температурного цикла. Опоры трубопроводов должны исключать плотные ловушки влаги, а системы изоляции должны проектироваться с учетом ограничения проникновения хлоридов и воды там, где возможна наружная коррозия под изоляцией. Вода для гидростатических испытаний также требует внимания; длительное воздействие загрязненной или высокохлоридной испытательной воды может вызвать предотвратимое поверхностное повреждение в восприимчивых системах.

Контроль во время эксплуатации

Полезный план контроля основывается на вероятном механизме деградации, а не предусматривает одинаковый интервал для каждого компонента. Трубы теплообменника могут требовать вихретокового контроля в случаях, когда ожидаются потеря толщины стенки или питтинг. Внешний визуальный осмотр может выявить следы утечек, поврежденную изоляцию, неисправные опоры или отложения, способствующие щелевой коррозии. Мониторинг толщины более информативен при измерениях в известных зонах высокого риска, таких как отводы, точки впрыска, паровые зоны и участки ниже устройств снижения давления.

При появлении признаков коррозии расследование должно сохранять доказательства состояния процесса. Очистка поверхности до документирования отложений, характера повреждения, соседних сварных швов и истории рабочей среды может удалить признаки, необходимые для различения общей коррозии, питтинга, коррозии под отложениями, гальванических эффектов или механических повреждений. Решение может предусматривать замену материала, однако вместо этого может потребоваться скорректировать распределение потока, устранить щель, улучшить дренаж, изменить химический состав средств очистки или контролировать загрязнение.

Надежное оборудование для химической переработки создается на основе выбора материала, который остается связанным с реальными условиями изготовления, монтажа и эксплуатации. Никелевые сплавы обеспечивают широкий диапазон стойкости и возможности работы при высоких температурах, однако их ценность зависит от соответствия сплава и формы изделия наиболее тяжелому достоверному условию в пределах системы.
