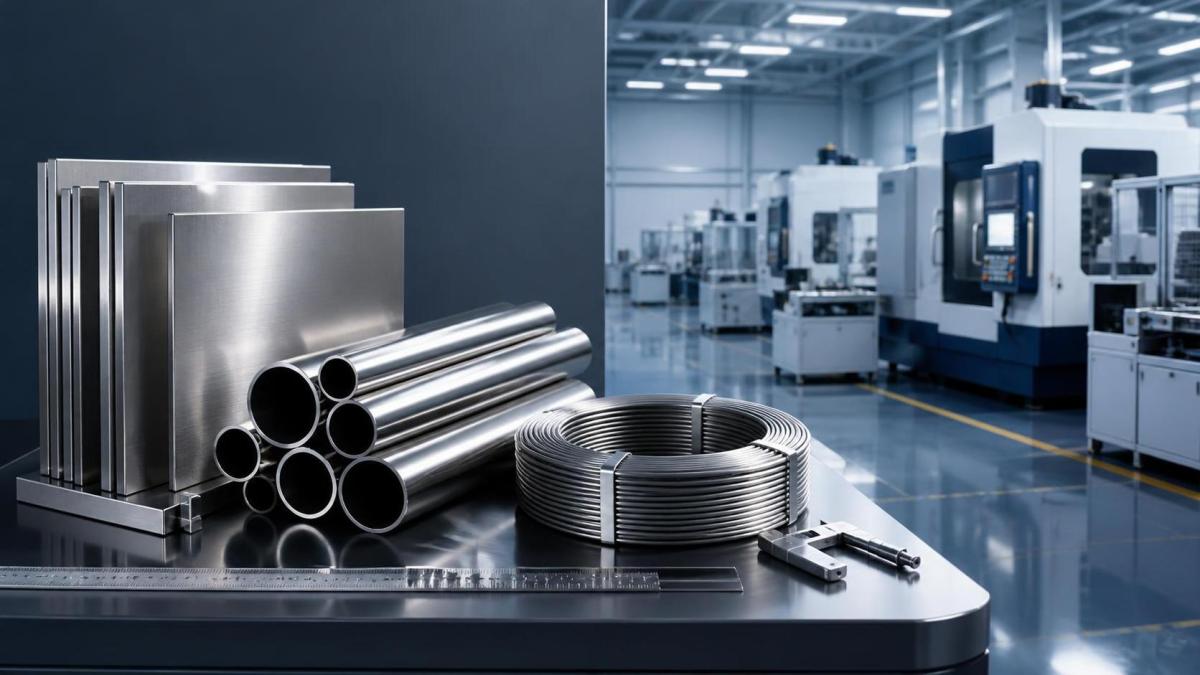

Руководство по плитам, листам, трубам, пруткам и проволоке из никелевых сплавов

Лист, полоса, труба, пруток и проволока из никелевых сплавов не являются взаимозаменяемыми вариантами одного и того же решения о закупке. Они могут изготавливаться из одного номинального сплава, однако технология производства, допуски по размерам, состояние поверхности, требования к испытаниям и риски последующей обработки могут существенно различаться. Для закупщиков и инженеров, работающих в химической промышленности, энергетике, морской отрасли, аэрокосмической промышленности, нефтегазовой отрасли или с высокотемпературным оборудованием, форма материала зачастую столь же важна, как и марка сплава, указанная в сертификате.

Практический вопрос редко звучит как «Какой никелевый сплав лучше?» Обычно он заключается в следующем: какая форма материала и какая марка способны выдержать конкретное сочетание температуры, давления, воздействия хлоридов, восстановительных сред, циклических нагрузок, сварки и ограничений по техническому обслуживанию без создания неоправданных затрат или трудностей при изготовлении? Обоснованный ответ начинается с условий эксплуатации, а не со знакомого названия сплава.

Почему никелевые сплавы заслуживают более пристального внимания

Сплавы на основе никеля выбирают, когда нержавеющая сталь, углеродистая сталь или обычная жаростойкая сталь приближаются к пределам своих возможностей. Их ценность заключается в способности сочетать коррозионную стойкость, стойкость к окислению, прочность при повышенных температурах и металлургическую стабильность. Хром обычно способствует стойкости к окислению и общей коррозии; молибден может повышать стойкость в восстановительных кислотах и средах, содержащих хлориды; медь важна в отдельных областях применения с морской водой и плавиковой кислотой; кобальт, алюминий, титан и другие добавки могут обеспечивать высокотемпературную прочность или дисперсионно-твердеющее поведение.

Эту широкую совокупность свойств не следует принимать за универсальную стойкость. Никелевый сплав, хорошо работающий в горячем окислительном газе, может не быть правильным решением для влажной соляной кислоты. Марка, выбранная для морской воды, может не сохранять достаточную прочность в системе выпуска турбины. При выборе материала необходимо учитывать фактическую среду, загрязняющие примеси, концентрацию, рабочую температуру, давление, условия потока, щели, отложения и циклы остановки.

Именно здесь при закупках начинаются дорогостоящие ошибки. Спецификация, в которой указано лишь «никелевый сплав», оставляет слишком много пространства для интерпретации. До сравнения коммерческих предложений следует определить марку, форму продукции, применимый стандарт, размеры, состояние, испытания, прослеживаемость и любые дополнительные требования.

Начните с условий эксплуатации, затем выберите семейство сплавов

Для применений, где определяющим фактором является коррозия, никель-хром-молибденовые сплавы часто рассматриваются для тяжелых условий с кислотами, хлоридами и смешанными химическими средами. Никель-медные сплавы часто актуальны для морского оборудования, систем морской воды и отдельных химических сред. Никель-хром-железные марки широко применяются там, где требуются стойкость к окислению, жаропрочность и приемлемая коррозионная стойкость. Высокотемпературные никелевые сплавы чаще задаются для компонентов камер сгорания, печей, турбин и аэрокосмической техники, где важны сопротивление ползучести и термической усталости.

Особенно важно различать коррозионную стойкость и высокотемпературную прочность. Сплав может противостоять окислению при высокой температуре, но терять полезную механическую прочность под длительной нагрузкой. И наоборот, прочный дисперсионно-твердеющий сплав может требовать строго контролируемой термообработки и быть менее технологичным при сварке или ремонтных работах. Срок службы зависит от всего диапазона условий эксплуатации, а не от одного ключевого свойства.

При оценке опубликованных рабочих температур рассматривайте их как отправную точку, а не как одобрение проекта. Предельные значения могут значительно различаться в зависимости от состава сплава, уровня напряжений, атмосферы, геометрии компонента, термоциклирования и применимого проектного норматива. Для критически важного оборудования окончательные значения температур, допускаемых напряжений и допущений по коррозии должны быть проверены по соответствующему стандарту и инженерному расчету.

Что на практике меняет каждая форма продукции

Плита и лист обычно используются для сосудов под давлением, корпусов теплообменников, футеровки реакторов, компонентов скрубберов, воздуховодов, деталей печей и сварного химического оборудования. Разграничение часто определяется толщиной, хотя точное коммерческое определение различается в зависимости от поставщика и стандарта. При выборе плиты необходимо учитывать допуск по толщине, плоскостность, ультразвуковой контроль при необходимости, состояние кромок, качество поверхности и свариваемость. В толстых сечениях также возрастают требования к свойствам по толщине, тепловложению при сварке и доступности соответствующих присадочных материалов.

Для листа часто преобладающее значение имеют особенности изготовления. Малые радиусы гибки, глубокая вытяжка, лазерная резка, штамповка и полированные архитектурные или технологические поверхности могут требовать определенного состояния поставки и отделки поверхности. Покупателю не следует предполагать, что материал в отожженном состоянии будет вести себя при формовочных операциях так же, как холоднодеформированный продукт. Ширина рулона, качество обрезной кромки, защитная пленка и чистота поверхности также могут влиять на выход годной продукции в автоматизированном производстве.

Труба и трубка являются основными изделиями для теплообменников, конденсаторов, приборных систем, линий транспортировки химических веществ, радиационных труб печей и морского оборудования. Первое решение заключается в выборе бесшовной или сварной конструкции. Бесшовная трубка может быть предпочтительна для некоторых высоконапорных, высоконадежных или критически важных с точки зрения коррозии применений. Сварная трубка может быть технически пригодной и коммерчески привлекательной во многих условиях эксплуатации, однако качество сварного шва, его обработка, вихретоковый контроль, гидростатические испытания и коррозионная стойкость шва должны соответствовать области применения.

В спецификациях на трубки следует указывать наружный диаметр, толщину стенки, длину, прямолинейность, состояние, состояние концов и требуемые методы испытаний. Для теплообменников также следует оценивать поведение при развальцовке, совместимость трубки с трубной решеткой, риск загрязнения отложениями, вибрацию и возможность щелевой коррозии. Выбор превосходного сплава для трубки не компенсирует неудачную конструкцию теплообменника или неподходящий химический состав воды.

Пруток обычно используется для механически обработанных клапанов, крепежных изделий, валов, компонентов насосов, фитингов, патрубков и конструкционной арматуры. Здесь решающими могут стать обрабатываемость резанием, прямолинейность прутка, ультразвуковая сплошность, структура зерна и конечные механические свойства. Некоторые высокопрочные никелевые сплавы быстро наклепываются, что требует подходящего инструмента, стабильных параметров обработки и реалистичного планирования времени цикла. Для болтовых соединений и деталей, удерживающих давление, покупателям также следует подтвердить, относится ли сертификация к поставленному прутку или к готовому термообработанному компоненту.

Проволока используется для пружин, сеток, резистивных нагревательных элементов, сварочных материалов, крепежных изделий, сит и прецизионных компонентов. Требования к проволоке часто более чувствительны к постоянству диаметра, диапазону прочности на растяжение, пластичности, качеству бухты, остаточной кривизне и спиральности, а также состоянию поверхности. В применениях с тонкой проволокой даже незначительная изменчивость может влиять на автоматическую формовку или электрические характеристики. Проволока для сварки должна соответствовать не только основному сплаву, но и процедуре сварки, рабочей среде и любой послесварочной термообработке.

Названий марок недостаточно для контроля закупок

Два предложения могут указывать одну и ту же марку сплава, но существенно различаться по пригодности к использованию. Один материал может быть получен по контролируемой технологии выплавки с полной прослеживаемостью и независимой инспекцией, тогда как другой может сопровождаться лишь базовым химическим сертификатом. Ни один из этих вариантов не является автоматически неправильным, однако их не следует оценивать как эквивалентные там, где последствия отказа значительны.

Сертификаты испытаний материалов следует проверять не только по химическому составу сплава. Проверьте форму продукции, номер плавки, размеры, состояние, результаты механических испытаний, редакцию стандарта, а также указывает ли сертификат фактические результаты или только заявления о соответствии. Если сплав предназначен для регулируемой системы под давлением, аэрокосмической программы, применения, связанного с ядерной отраслью, или критически важного химического предприятия, могут потребоваться дополнительная документация и независимая инспекция. Применимые требования следует подтвердить у владельца соответствующего норматива или в спецификации проекта【待核实】.

Изготовление может изменить коррозионную стойкость

Никелевые сплавы часто приобретаются благодаря их коррозионной стойкости, а затем их свойства снижаются из-за ненадлежащей практики изготовления. Загрязнение железом от инструментов для углеродистой стали, внедренные частицы от шлифования, цвета побежалости возле сварных швов, неподходящий присадочный металл, чрезмерное тепловложение или неполная очистка могут создавать риски локальной коррозии. Производственные участки должны, где это практически возможно, разделять инструмент, контролировать расходные материалы, использовать аттестованные процедуры сварки и задавать методы очистки или травления, подходящие для сплава и условий эксплуатации.

Сварка требует особого внимания. Многие никелевые сплавы хорошо свариваются при надлежащем контроле процедур, однако «свариваемость» не означает, что допустимы любой присадочный материал, защитный газ или уровень тепловложения. Присадочный металл может выбираться для сохранения коррозионной стойкости металла шва, компенсации разбавления или выполнения разнородных соединений. В агрессивных средах сварной шов и зона термического влияния могут стать ограничивающими участками в остальном удачно выбранного компонента.

Формовку и механическую обработку также следует планировать заранее. Никелевые сплавы могут требовать более высоких усилий формовки, чем аустенитные нержавеющие стали, а их склонность к наклепу может влиять на радиусы гибки, промежуточный отжиг, износ инструмента и стабильность размеров. Запрос на минимальную первоначальную цену материала без учета выхода годной продукции при изготовлении может привести к более высокой стоимости готовой детали.

Роль высокотемпературной полосы в общей картине

Не для каждой высокотемпературной задачи требуется полностью никелевый сплав. В таких областях, как промышленные печи, теплообменники, энергетическое оборудование и отдельные аэрокосмические компоненты, полоса из жаропрочного сплава на железной основе может обеспечивать практичный баланс жаростойкости, стойкости к окислению, прочности и стоимости материала. Состав, температура, нагрузка, атмосфера и ожидаемый срок эксплуатации остаются определяющими факторами.

Для тонколистовых изготовленных деталей покупатели могут сравнивать лист из никелевого сплава сполосами из высокотемпературной легированной стали толщиной, обычно относящейся к производству полосы, например от 0.1 mm до 3 mm. Для некоторых систем высокотемпературных сплавов указывается эксплуатация примерно от 650°C до 1000°C, однако фактический допустимый предел в значительной степени зависит от марки и условий работы【待核实】. Такое сравнение полезно, когда основным риском являются окисление и термическая деформация, а не сильная водная коррозия.

Распространенные предположения, требующие проверки

• «Более высокое содержание никеля всегда означает лучшую коррозионную стойкость». Баланс легирующих элементов важнее одного лишь содержания никеля. Хром, молибден, медь и химический состав рабочей среды могут изменить результат.
• «Коррозионно-стойкий сплав устраняет необходимость в инспекции». Щели, отложения, дефекты сварки, застойные зоны и нарушения технологического процесса все равно могут привести к отказу.
• «Одна и та же марка одинаково работает в любой форме». Толщина, термообработка, состояние сварного шва, отделка поверхности и технология производства влияют на характеристики и изготовление.
• «Наличие на складе доказывает пригодность». Легкодоступные размеры могут быть коммерчески удобными, но технически непригодными для требований конструкции.
• «Сертификат решает все вопросы качества». Сертификация необходима, однако могут по-прежнему требоваться входной контроль, контроль идентификации и испытания для конкретного применения.

Формируйте запрос коммерческого предложения вокруг фактического механизма отказа

Полезный RFQ описывает функцию компонента и условия эксплуатации наряду с обозначением материала. Укажите среду, при необходимости концентрацию, нормальные и аварийные температуры, давление, ожидаемое число циклов, размеры, форму продукции, требуемый стандарт, состояние после термообработки, испытания, уровень сертификации, количество, сроки поставки, а также любые требования к механической обработке или резке. Если конечное применение связано с высококоррозионными условиями или высокой температурой, определите предполагаемый механизм отказа: питтинговая коррозия, щелевая коррозия, коррозионное растрескивание под напряжением, окисление, науглероживание, ползучесть, термическая усталость или эрозионно-коррозионное изнашивание.

Эта информация позволяет поставщикам указать, трудно ли получить требуемую марку в конкретной форме, требует ли замена инженерного одобрения или может ли другое семейство сплавов снизить риск в течение жизненного цикла. Она также делает сравнение предложений более содержательным. Самая низкая цена за единицу плиты, трубки, прутка или проволоки редко означает наименьшую стоимость проекта, если возникают переделка, задержка квалификации, ремонт сварных швов или преждевременная замена.

Следовательно, наиболее обоснованное решение по материалу — это не выбор по каталогу. Это документально подтвержденное соответствие между средой, химическим составом сплава, формой продукции, технологией изготовления, уровнем проверки и ожидаемым сроком службы. После определения этих условий плита, лист, трубка, пруток и проволока из никелевого сплава становятся управляемым инженерным выбором, а не дорогостоящей неизвестностью.
