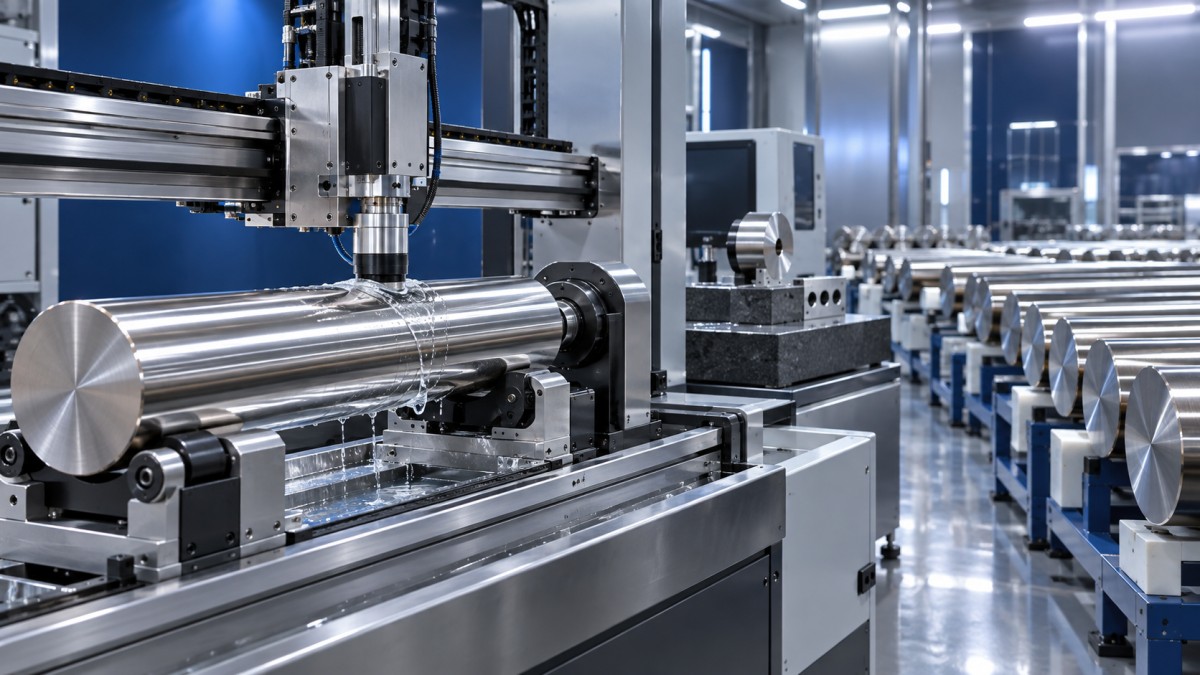

Какой стандарт ультразвукового контроля применяется к ответственному прутку из сплава

Не существует единого стандарта ультразвукового контроля, который автоматически применялся бы ко всем ответственным пруткам из сплавов. Определяющими в первую очередь должны быть спецификация материала, чертёж, заказ на поставку от клиента или применимый нормативный документ. Стандарт ультразвукового контроля определяет порядок проведения контроля, тогда как документ на материал или закупку определяет критерии приемлемости.

Для руководителей, отвечающих за качество и безопасность, практический вопрос заключается не только в том, «какой стандарт УЗК доступен?». Важно, соответствует ли выбранный стандарт форме поставки прутка, семейству сплава, предполагаемому маршруту механической обработки и последствиям внутренней несплошности. Например, пруток на никелевой основе, предназначенный для крепежа турбины, не следует специфицировать так же, как коррозионностойкий пруток для механического компонента, не работающего под давлением.

Начните с основополагающей спецификации на продукцию

Ответственные прутки обычно поставляются в соответствии со стандартом на материал, спецификацией аэрокосмического материала, спецификацией заказчика или специальными требованиями проекта к закупке. Эти документы уже могут устанавливать требуемый метод ультразвукового контроля, класс контроля, зону сканирования и критерии приемки. Если они это устанавливают, общая методика УЗК не может их заменить.

Это различие важно, поскольку многие спецификации на сплавы определяют химический состав, механические свойства, термическую обработку, размеры и состояние поверхности, но могут не предписывать полную систему критериев ультразвуковой приемки для каждого размера и применения. Заказ на поставку, содержащий только формулировку «проверено УЗК», оставляет слишком много места для интерпретации. В нём не указаны метод сканирования, чувствительность, эталонный образец, размер регистрируемого показания или порог браковки.

Для ответственного прутка из сплава требование к контролю должно содержать как минимум:

• Форму продукции: катаный пруток, заготовка, высаженный пруток или поковка.
• Марку сплава, состояние после термической обработки и диапазон диаметров.
• Направление и охват контроля, включая продольное и поперечное сканирование, где это требуется.
• Применимую методику УЗК или стандарт на метод контроля.
• Класс приемки или числовые пределы приемки.
• Тип эталонного отражателя и метод калибровки.
• Требования к отчётности, прослеживаемости и повторному контролю.

Распространённые стандарты и области их применения

Для стальных прутков, изготовленных в соответствии с европейскими требованиями, часто применяется EN 10308. Он регулирует ультразвуковой контроль стальных прутков и устанавливает основу для методики испытаний и классов качества. Он наиболее полезен, когда поставляемая продукция однозначно является прутком, а договорное требование основано на европейских стандартах на стальные прутки.

Если поставляемое изделие является поковкой, а не прутком металлургического производства, более подходящим европейским документом, вероятно, будет EN 10228-3. Он охватывает ультразвуковой контроль стальных поковок. Маршрут производства имеет значение: пруток, подвергнутый значительной высадке, прошивке или ковке в заготовку, близкую к конечной форме, может уже не контролироваться надлежащим образом только требованием к контролю прутка.

В североамериканских спецификациях ASTM A388/A388M широко применяется для ультразвукового контроля стальных поковок. Это признанная методика для обнаружения внутренних несплошностей в поковках, однако её не следует считать универсальным стандартом для всех высоколегированных прутков или прутков на никелевой основе. Её применение должно быть технически обосновано с учётом ультразвукового отклика сплава и формы поставляемой продукции.

ASTM E2375 содержит общую методику ультразвукового контроля деформированной продукции. Он может использоваться при разработке процедуры контроля, когда стандарт на продукцию ссылается на общую методику УЗК или когда покупатель должен определить индивидуальный план контроля. ASTM E114 — ещё одна общая методика эхо-импульсного ультразвукового контроля, на которую можно ссылаться для управления методом. Ни один из этих документов сам по себе не определяет, какой размер несплошности допустим для конкретного применения, критичного с точки зрения безопасности.

В аэрокосмической отрасли и других областях с высокими последствиями отказа часто применяются требования к конкретным материалам и аэрокосмические спецификации ультразвукового контроля, включая AMS 2154, когда он предусмотрен договором. Эти требования часто более детально устанавливают классы контроля, калибровочные отражатели, охват и допустимые показания. Точная редакция, класс контроля и дополнительные положения заказчика должны быть указаны в закупочном пакете, а не предполагаться исходя из названия материала, такого как Inconel, Waspaloy или Hastelloy.

Почему семейство сплава влияет на выбор контроля

На ультразвуковой контроль влияют структура зерна, затухание, состояние поверхности, диаметр прутка и степень деформационной проработки по сечению. Эти переменные могут быть особенно важны для никелевых и жаропрочных сплавов. Крупнозернистая структура или неоднородная микроструктура могут снижать чёткость сигналов, вследствие чего процедура, разработанная для углеродистой или низколегированной стали, становится непригодной без валидации.

По этой причине стандарт контроля следует сочетать с квалифицированной процедурой для фактического сплава и его состояния. Технически обоснованная процедура устанавливает частоту преобразователя, способ ввода контактной среды, скорость сканирования, подход к калибровке, обработку мёртвой зоны и метод оценки на основе достижимой чувствительности. Указание нереалистично малого бракуемого показания без учёта затухания в материале может привести к спорам без повышения безопасности.

То же соображение применимо, когда прутки будут обрабатываться в компоненты, работающие при высокой температуре, давлении или в коррозионной среде. Материал, используемый для производства труб из жаропрочных сплавов, деталей турбин, оборудования камер сгорания, компонентов теплообменников или оборудования для химических процессов, может требовать более строгого контроля внутреннего качества, поскольку скрытая несплошность может стать более значимой после механической обработки или термоциклирования.

Критерии приемки важнее слова «ультразвуковой»

Сертификат УЗК может подтвердить проведение контроля, но не подтверждает автоматически пригодность для ответственной эксплуатации. Сертификат следует рассматривать вместе с указанными критериями приемки. Руководителям следует проверять, выражен ли результат в виде класса качества, сравнения с эталонным отражателем, амплитудного порога, максимально допустимого размера несплошности или определённого бракуемого показания.

Требования к приемке также должны различать единичные отражатели и групповые показания. Один небольшой отражатель может иметь иное значение, чем несколько показаний, сосредоточенных в зоне с высокими напряжениями. Если пруток будет разрезан на несколько частей, требуемый формат отчётности должен показывать расположение всех значимых показаний, чтобы затронутые участки можно было удалить или принять решение по ним до механической обработки.

Частые ошибки в спецификациях

Наиболее распространённая ошибка — применять стандарт УЗК для поковок ко всем пруткам без подтверждения того, что производственный маршрут и сплав допускают такой подход. Обратная ошибка — принимать общий сертификат на пруток после того, как существенная ковка или термическая обработка изменила состояние материала.

Ещё одно слабое требование — «100% ультразвуковой контроль» без уточнения охвата. Продольное сканирование по всей длине может не выявить несплошности, которые лучше обнаруживаются в другом направлении. Концевые зоны, потеря контактной среды, следы от обращения и переходы диаметра могут снижать фактический охват. Полное требование определяет контролируемые участки и порядок обращения с зонами, не поддающимися контролю.

Также рискованно принимать отчёт о контроле, содержащий только «годен» или «принято». Для применений, относящихся к безопасности, в отчёте должны быть указаны основополагающий стандарт, редакция процедуры, калибровка оборудования, идентификация материала, объём контроля, уровень приемки и результат. Эта документация необходима для подтверждения того, что контроль учитывал заказанное состояние, а не неуказанный внутренний стандарт.

Практическое правило выбора

Используйте спецификацию на материал или требования конечного потребителя в качестве первоочередного источника. Выбирайте стандарт на прутки, такой как EN 10308, когда продукция поставляется в виде стального прутка в рамках применимых европейских норм. Используйте требование, ориентированное на поковки, такое как EN 10228-3 или ASTM A388/A388M, когда поставляемая форма и договорная основа действительно относятся к поковкам. Для прутков из никелевых, кобальтовых или жаропрочных сплавов аэрокосмического класса следуйте применимой спецификации материала AMS и любым предусмотренным требованиям к ультразвуковому контролю, включая указанный класс и редакцию.

Если обязательный документ отсутствует, покупатель должен выпустить письменное требование к УЗК, разработанное с учётом последствий эксплуатации и технологичности изготовления. Оно должно быть рассмотрено производителем материала, органом контроля и разработчиком компонента до начала производства. Этот шаг предотвращает типичный результат, при котором пруток соответствует общему требованию об ультразвуковом контроле, но не отвечает более строгим ожиданиям по качеству готового ответственного компонента.
